Цепь тяговая пластинчатая
М 56-3-50-1
Предназдначена для линии транспортировки поддонов с кирпичами на заводах стройматериалов (импортное оборудование).
Изготавливается отрезками по 3,5 п/м (70 звеньев).

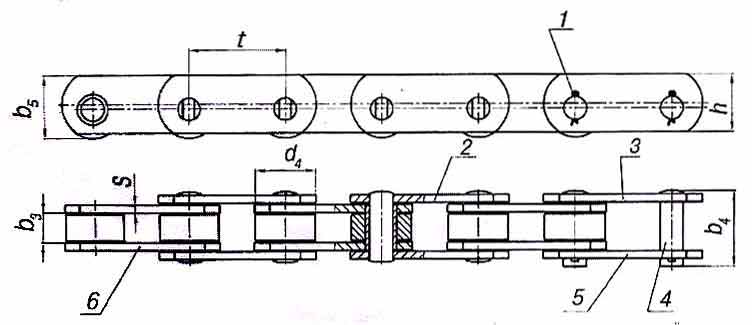

1 - шплинт; 2 - звено наружное; 3 - звено соединительное; 4 - валик соединительный; 5 - пластина соединительная; 6 - звено внутреннее.
| Размеры в миллиметрах | ||||||||
|---|---|---|---|---|---|---|---|---|
| Разрушающая нагрузка, |
Шаг цепи t | b4, не более |
b3, не менее |
b5 | d4 | h, не более |
s | Масса 1 м цепи, кг, не более |
| 56 (5600) | 50 | 40,5 | 15 | 33 | 31 | 30 | 4 | 4,8 |
