Каталог приводных цепей. Цепи транспортные пластинчатые для стеклянной тары

Цепи транспортные пластинчатые для стеклянной тары

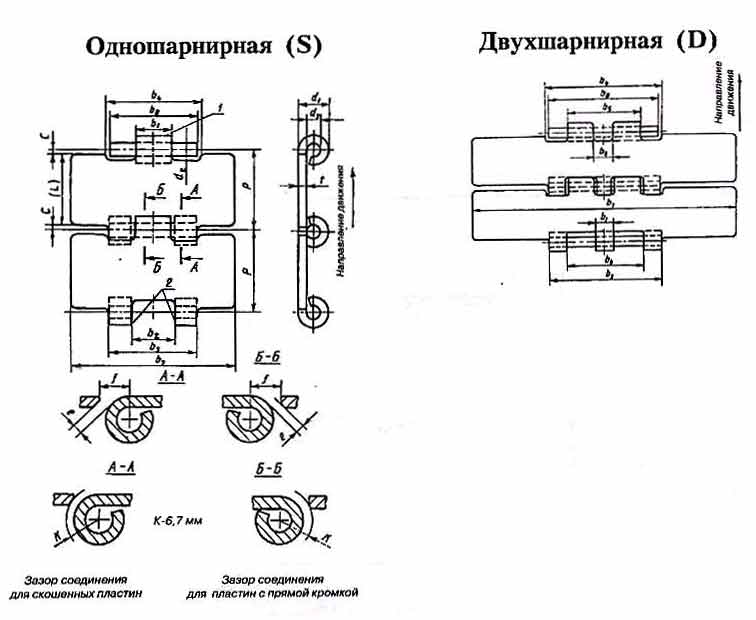

Стандарт устанавливает параметры, размеры и требования к транспортным пластинчатым цепям для стеклянной тары следующих типов:
S - одношарнирная;
D - двухшарнирная.
Цепи типа S могут иметь поворотное исполнение R.

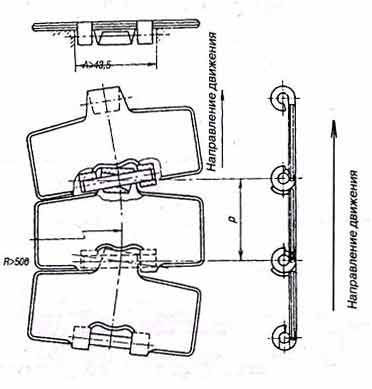

Тип S, исполнение R

Размеры в миллиметрах
Обозна- чение	p	d₁, не более	d₂, не более	d₃	t, не более	b₁, не более	b₂, не менее	b₃, не более	b₄, не менее	b₅, не более	b₆, не менее	b₇		b₈, не менее	L, не более	C, не менее	e, не менее	f, не менее
Обозна- чение	p	d₁, не более	d₂, не более	d₃	t, не более	b₁, не более	b₂, не менее	b₃, не более	b₄, не менее	b₅, не более	b₆, не менее	не более	номи- наль- ный	b₈, не менее	L, не более	C, не менее	e, не менее	f, не менее
С 13 S	38,10	13,50	6,50	d 2+ 0,02	3,35	20,00	20,10	42,05	42,10			83,6	82,6	42,6	37,28	0,41	0,14	5,08
C 16 S												102,6	101,6
C 24 S												153,4	152,4
C 30 S												191,5	190,5
C D						13,50	13,70	80,50	80,60	53,50	53,60	191,5	190,5	81,00

Пример условного обозначения цепи:

С	- 13 -	S	R	ГОСТ 27272-87

Цепь транспортерная пластинчатая для стеклянной тары	номинальная ширина пластины в мм	тип цепи: одношар- нирный	цепь изготовлена с поворотным исполнением

С	D	ГОСТ 27272-87

Цепь транспортерная пластинчатая для стеклянной тары	тип цепи: двухшарнирный
