Цепи круглозвенные (А)
нормальной прочности длиннозвенные

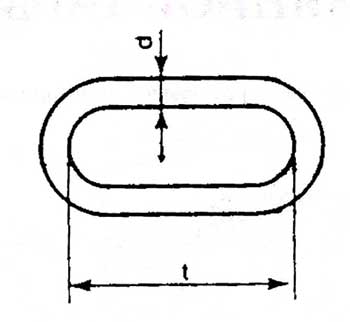

| Калибр, d, мм | Шаг,t, мм | Нагрузка | Масса 1 м цепи, кг |
|
| пробная, кН | разрушающая не менее, кН |
|||
| 19 | 102 | 68 | 136 | 6,4 |
| 22 | 116 | 92 | 183 | 8,6 |
| 22 | 136 | 92 | 183 | 8,3 |
Пример условного обозначения цепи:
| А1 | 6 | - 19 | ТУ ВКФР.303613.005 |
 |
 |
|
|
| цепь круглозвенная калиброванная |
калибр | шаг цепи в мм |
|
| А2 | 6 | - 19 | ТУ ВКФР.303613.005 |
|
|
|
|
| цепь круглозвенная некалиброванная |
калибр | шаг цепи в мм |
|
По точности изготовления звеньев круглозвенные цепи разделяют на:
А1 - калиброванные с отклонением величины шага от ± 1 до ± 2,5%;
А2 - некалиброванные с отклонением величины шага ± 4%.
Первые могут иметь привод с зацеплением на звездочке (кулачковом блоке), вторые - только фрикционный на гладком блоке.
