Цепи роликовые длиннозвенные для транспортеров и элеваторов (ТРД)

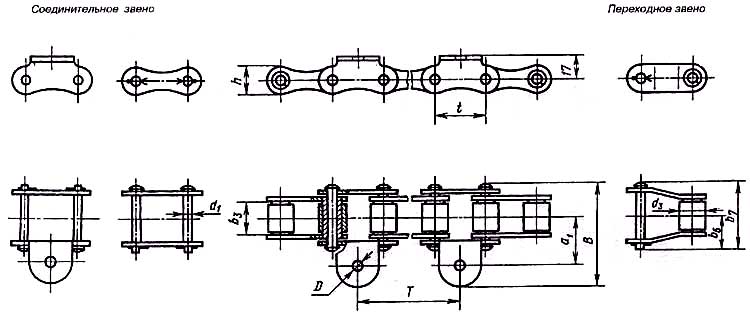

Тип 3, Исполнение 1
| Размеры в миллиметрах | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение цепи | t | b3, не менее |
d1 | d3 | h, не более |
a1 | D | b7, не более |
b6, не более |
B, не более |
Разрушающая нагрузка, |
| 38,00 | 22,00 | 7,92 | 15,88 | 21,3 | 33,0 | 10,5 | 42 | 23 | 80 | 3000 | |
| 38,00 | 22,00 | 7,92 | 15,88 | 21,3 | 33,0 | 10,5 | 47 | 26 | 80 | 4000 | |
| 31,75 | 9,65 | 5,08 | 10,16 | 14,8 | 26,0 | 6,6 | 24 | 13 | 72 | 2300 |
Пример условного обозначения цепи:
| ТРД | 38 - | 3000 | - 3 - | 1 | - 6 - | Т | ГОСТ 4267-78 |
 |
 |
|
|
|
|
 |
|
| Цепь роликовая длиннозвенная для транс- портеров и элеваторов |
шаг цепи в мм |
разруша- ющая нагрузка в кгс |
тип цепи |
испол- нение |
диаметр отверстия в мм |
шаг чередования специальных звеньев |
|
Пример условного обозначения комплектующих изделий:
С-ПРД-38-3000-3-1-6-Т - звено соединительное к цепиП-ПРД-38-3000-3-1-6-Т - звено переходное к цепи
