Цепи грузовые пластинчатые (G)
Стандарт устанавливает параметры, размеры и требования к грузовым пластинчатым цепям следующих типов:
- Тип 1 - с соединительным валиком на одном конце отрезка цепи;
- Тип 2 - с соединительным валиком на одном конце отрезка цепи и удлиненными валиками;
- Тип 3 - с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи;
- Тип 4 - с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи и удлинненными валиками;
- Тип 5 - с концевыми пластинами и концевым валиком на одном конце отрезка цепи;
- Тип 6 - с концевыми пластинами и концевым валиком на обоих концах отрезка цепи.

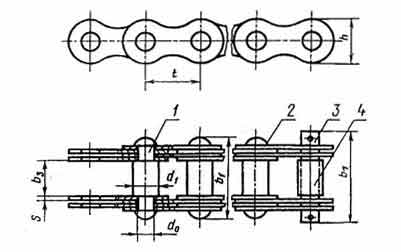

С соединительным валиком на одном конце отрезка цепи (тип 1):
 |
1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; |

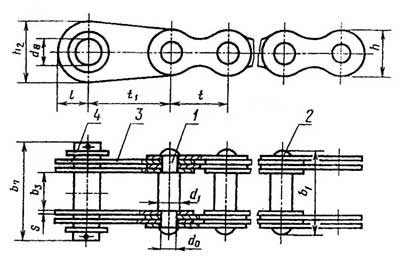

С соединительным валиком
на одном конце отрезка цепи и удлиненными валиками (тип 2):
 |
1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; 5 - валик удлиненный. |

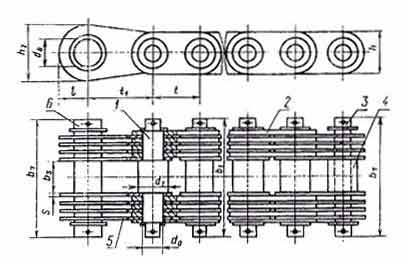

С соединительным валиком на одном конце,
концевыми пластинами и концевым валиком на другом конце отрезка цепи (тип 3):
 |
1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; 5 - пластина концевая; 6 - валик концевой. |

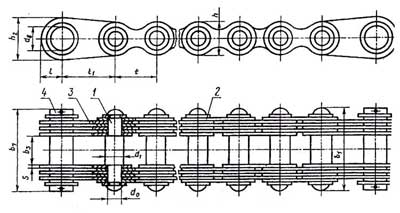

С соединительным валиком на одном конце,
концевыми пластинами и концевым валиком на другом конце отрезка цепи
и удлинненными валиками (тип 4):
 |
1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; 5 - валик удлинненный; 6 - пластина концевая; 7 - валик концевой. |

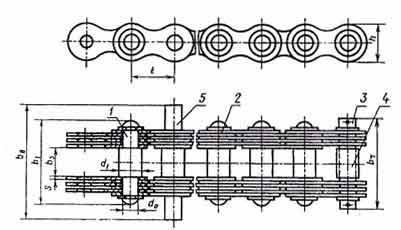

С концевыми пластинами
и концевым валиком на одном конце отрезка цепи (тип 5):
 |
1 - валик; 2 - пластина; 3 - пластина концевая; 4 - валик концевой. |

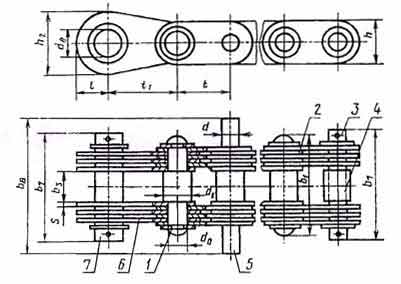

С концевыми пластинами и концевым валиком на обоих концах отрезка цепи (тип 6):
 |
1 - валик; 2 - пластина; 3 - пластина концевая; 4 - валик концевой. |
Примечание: чертежи не устанавливают форму контура пластин, головок валиков.
Основные параметры и размеры грузовых пластинчатых цепей
| Размеры в миллиметрах | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип цепи | Шаг цепи t |
Опорная поверхность, мм2 |
b3, не менее |
h, не более |
h2, не более |
d0 | d1 | d8 | t1 | l, не более |
b1, не более |
b7, не более |
b8, не более |
S | Число пластин, не менее |
Разруша- ющая нагрузка, кН, не менее |
Масса 1 м цепи, кг, не более |
|||
| Номин. | Пред. откл. |
|||||||||||||||||||
| 1 | 3,5 и 6 | - | 6 | 4,6 | 4 | 5 | - | 2,3 | 3 | -0,06 | - | - | - | 12 | - | - | 1 | 2 | 1,25 | 0,13 |
| 8 | 5 | 6 | 7 | - | 2,5 | 3,5 | -0,08 | - | - | - | 14 | 17 | - | 1,60 | 0,2 | |||||
| 10 | 9 | 8 | 8 | - | 3 | 4 | - | - | - | 18 | 20 | - | 1,5 | 2,50 | 0,32 | |||||
| 15 | 16 | 12 | 12 | 18 | 4 | 5 | 9 | 20 | 11,5 | 25 | 27 | - | 2 | 5,00 | 0,56 | |||||
| 20 | 24 | 15 | 15 | 20 | 6 | 8 | -0,10 | 10 | 25 | 12,5 | 28 | 33 | - | 12,50 | 0,8 | |||||
| 2 и 4 | 25 | 48 | 18 | 18 | 25 | 8 | 10 | 12 | 30 | 15,5 | 36 | 42 | 68 | 3 | 25,00 | 1,68 | ||||
| 30 | 108 | 20 | 20 | 30 | 9 | 11 | -0,12 | 14 | 40 | 18,5 | 51 | 58 | 88 | 4 | 40 | 2,76 | ||||
| 35 | 120 | 22 | 26 | 35 | 10 | 12 | 16 | 45 | 21,5 | 53 | 61 | 93 | 63,00 | 3,3 | ||||||
| 40 | 144 | 25 | 30 | 40 | 12 | 14 | 18 | 50 | 24,5 | 58 | 66 | 102 | 80,00 | 3,7 | ||||||
| 45 | 168 | 30 | 35 | 45 | 14 | 17 | 22 | 55 | 27,5 | 63 | 70 | 108 | 100,00 | 5,3 | ||||||
| 50 | 324 | 35 | 38 | 50 | 18 | 22 | -0,14 | 26 | 60 | 30,5 | 95 | 102 | 146 | 4,5 | 160,00 | 9,4 | ||||
| 55 | 504 | 40 | 40 | 55 | 21 | 24 | 32 | 65 | 33,5 | 108 | 115 | 163 | 6 | 200,00 | 14,6 | |||||
| 60 | 552 | 45 | 45 | 60 | 23 | 26 | 36 | 70 | 36,5 | 114 | 120 | 171 | 250,00 | 17,5 | ||||||
| 70 | 1008 | 50 | 55 | 70 | 28 | 32 | -0,17 | 40 | 85 | 42,5 | 148 | 157 | 213 | 6 | 400,00 | 25,8 | ||||
| 80 | 1152 | 60 | 60 | 85 | 32 | 36 | 50 | 100 | 51,5 | 159 | 171 | 233 | 500,00 | 31,5 | ||||||
| 90 | 1512 | 70 | 70 | 100 | 36 | 40 | 60 | 120 | 60,5 | 198 | 200 | 266 | 7 | 800,00 | 46,8 | |||||
| 100 | 2240 | 80 | 80 | 120 | 40 | 45 | 70 | 140 | 72,5 | 237 | 239 | 309 | 8 | 1000,00 | 69,4 | |||||
| 110 | 2520 | 90 | 90 | 140 | 45 | 50 | 80 | 160 | 84,5 | 249 | 251 | 327 | 1250,00 | 80 | ||||||
| 120 | 3200 | 100 | 100 | 160 | 50 | 55 | -0,20 | 90 | 180 | 96,5 | 275 | 277 | 357 | 8 | 1600,00 | 99,9 | ||||
Пример условного обозначения цепи:
| G | 160 | - 1 - | 50 | ГОСТ 191-82 |
 |
 |
|
|
|
| цепь грузовая пластинчатая |
разрушающая нагрузка в кН |
тип: с соединительным валикомна одном конце отрезка цепи |
шаг цепи в мм | |
