Цепи тяговые вильчатые (Р)
Стандарт устанавливает параметры, размеры и требования к тяговым вильчатым цепям следующих типов:
- Р1 - разборная, с фиксациейпальца проволочным шплинтом
- Р2 - разборная, с фиксацией пальца сжимной стопорной шайбой
- Р3 - легкоразборная, с фиксацией пальца штифтом и шпонкой

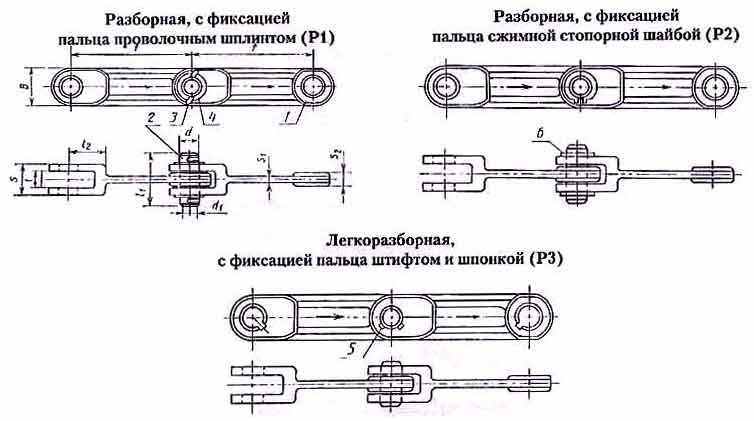

1 - звено; 2 - палец; 3 - шплинт; 4 - шайба; 5 - штифт-шпонка; 6 - сжимная стопорная шайба
| Размеры в миллиметрах | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг цепи t | Ширина звена В |
Толщина вилки звена S |
Толщина стержня звена S1 |
Толщина хвостовика звена S2, не более |
Расстояние между внутренними плоскостями вилки l |
Длинна вилки звена l2 |
Диаметр пальца d |
Длинна пальца l1, не более, для цепи типа |
Диаметр отверстия под шплинт d1 цепи типа Р1 |
Масса 1 м цепи, кг, не более |
Количество штифтов- шпонок на пальце цепи типа Р3, шт |
Разруша- ющая нагрузка, кН, не менее |
||
| номиналь- ный |
предельное отклонение |
Р1 и Р2 | Р3 | |||||||||||
| 100 | 0 -0,54 |
38 | 27 | 8 | 11 | 12 | 30 | 16 | 48 | 30 | 4 | 4,9 | 1 | 160 |
| 125 | 0 -0,63 |
42 | 35 | 10 | 15 | 16 | 36 | 20 | 56 | 38 | 4 | 7,6 | 1 | 240 |
| 160 | 0 -1,0 |
50 | 43 | 12 | 20 | 22 | 45 | 25 | 70 | 46 | 6 | 9,5 | 2 | 400 |
| 200 | 0 -1,15 |
64 | 52 | 15 | 23 | 25 | 56 | 32 | 82 | 56 | 6 | 15,6 | 2 | 640 |
| 250 | 0 | 80 | 66 | 18 | 30 | 32 | 70 | 40 | 95 | 70 | 6 | 25,5 | 2 | 1000 |
Пример условного обозначения цепи:
| Р1 - | 100 | ГОСТ 12996-90 |
 |
 |
|
| цепь тяговая вильчатая разборная с фиксацией пальца проволочным шплинтом |
шаг цепи в мм |
