Цепи тяговые разборные (Р)
Стандарт устанавливает параметры, размеры и требования к тяговым разборным цепям следующих типов:
- Р1 - с вращающимися валиками
- Р2 - с фиксированными валиками

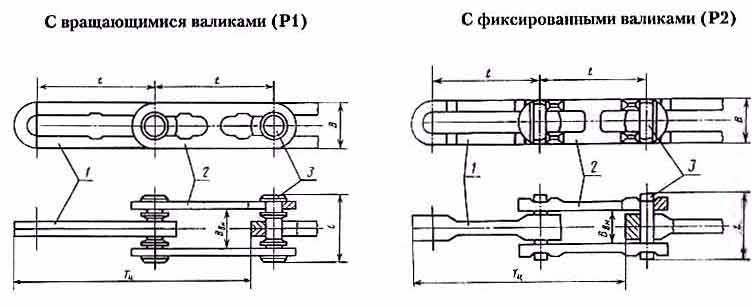

1 - внутреннее звено; 2 - наружное звено; 3 - валик;
| Размеры в миллиметрах | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Наименование параметров и размеров |
Нормы | |||||||||
| Шаг звена расчетный t | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||
| Шаг зацепления: номинальный Тц; предельные отклонения Δ Тц |
126 | 160 | 200 | 250 | 320 | 400 | 500 | |||
| ± 2,0 | ± 2,5 | ± 3,0 | ||||||||
| Ширина звена В, не более | 18 | 30 | 42 | 32 | 37 | 46 | 40 | 59 | 66 | 80 |
| Расстояние между наружными звеньями Ввн, не менее |
15 | 21 | 32 | 27 | 27 | 34 | 34 | 42 | 52 | 63 |
| Длинна валика l, не более | 35 | 48 | 73 | 56 | 60 | 73 | 73 | 92 | 107 | 127 |
| Нагрузка кН, не менее: пробная Qп разрушающая Qр |
38 | 60 | 174 | 96 | 132 | 150 | 174 | 240 | 380 | 600 |
| 63 | 106 | 290 | 160 | 220 | 250 | 290 | 400 | 630 | 1000 | |
| Удлиннение общее, %: при пробной нагрузке δn, не более при разрыве р, не менее |
1,8 | |||||||||
| 4,5 | ||||||||||
| Масса 1м цепи, кг, не более | 1,4 | 3,2 | 8,7 | 3,8 | 5,2 | 7,4 | 5,7 | 9,1 | 16,5 | 24,0 |
| Удельная масса, кг/кН, не более | 0,0272 | 0,0301 | 0,0300 | 0,0237 | 0,0236 | 0,0296 | 0,0196 | 0,0227 | 0,0262 | 0,0240 |
Пример условного обозначения цепи:
| Р1 | - 80 - | 106 | ГОСТ 589-85 |
 |
 |
|
|
| цепь тяговая разборная с вращаю- шимися валиками |
шаг звена в мм |
разрушающая нагрузка в кН |
|
