Типы, исполнения и основные размеры присоединительных элементов
- Для тяговых пластинчатых цепей устанавливаются следующие типы присоединительных элементов:
1.1 - специальные пластины с одним отверстием в полке;
1.2 - специальные пластины с двумя отверстиями в полке;
1.3 - специальные пластины с тремя отверстиями в полке;
2.1 - специальные пластины без полки с одним отверстием;
2.2 - специальные пластины без полки с двумя отверстиями;
2.3 - специальные пластины без полки с тремя отверстиями;
3 - удлиненные валики.
Примечание. В цепях неразборной конструкции исполнения 1 с присоединительными элементами типа 3 допускается их установка на звеньях разборной конструкции. - Устанавливаются четыре исполнения специальных пластин по межцентровому расстоянию отверстий:
0 - отсутствует (одно отверстие);
1 - наименьшее;
2 - среднее;
3 - наибольшее. - Для присоединительных элементов устанавливается следующее их расположение в цепи:
1 - одностороннее;
2 - двухстороннее. - Основные размеры присоединительных элементов должны соответствовать чертежу и таблице.
Примечпние. Чертежи приведены для указания основных размеров и не определяют конструкцию присоединительных элементов. Допускается изготавливать специальные пластины с отверстиями некруглой формы. - Чередование присоединительных элементов устанавливается при заказе.
- Допускается изготовление цепей со специальными пластинами и удлинненными валиками иных типов, исполнений и размеров.

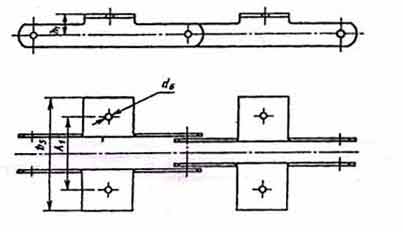

Тип 1.1:

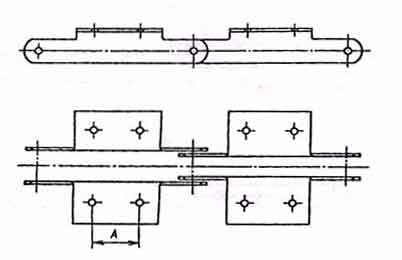

Тип 1.2:

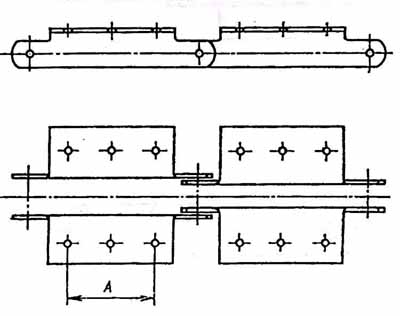

Тип 1.3:

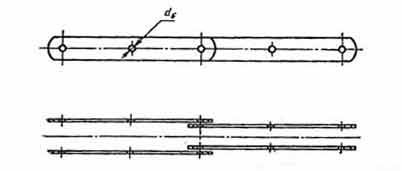

Тип 2.1:

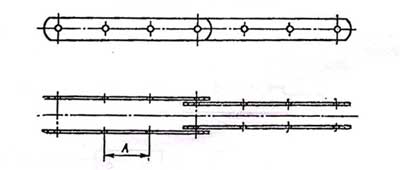

Тип 2.2:

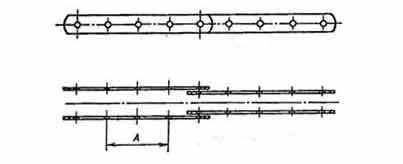

Тип 2.3:

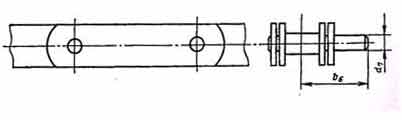

Тип 3:
| Размеры в миллиметрах | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер цепи | d6 | d7 | h1 | A1 | b5, не более |
b6 | Типы | |||||
| 1.2 и 2.2 | 1.2 и 2.2 | 1.3 и 2.3 | ||||||||||
| Исполнения | ||||||||||||
| 1 | 2 | 3 | ||||||||||
| t* | A | t* | A | t* | A | |||||||
| М 20 | 6,6 | 7 | 16 | 54 | 84 | 30 | 63 | 20 | 80 | 35 | 100 | 50 |
| М 28 | 9,0 | 8 | 20 | 64 | 100 | 34 | 80 | 25 | 100 | 40 | 125 | 65 |
| М 40 | 9,0 | 10 | 25 | 70 | 112 | 40 | 80 | 20 | 100 | 40 | 125 | 65 |
| М 56 | 11,0 | 12 | 30 | 88 | 140 | 49 | 100 | 25 | 125 | 50 | 160 | 85 |
| М 80 | 11,0 | 15,0 | 35 | 96 | 160 | 57 | 125 | 50 | 160 | 85 | 200 | 125 |
| М 112 | 14,0 | 18 | 40 | 110 | 184 | 67 | 125 | 35 | 160 | 65 | 200 | 100 |
| М 160 | 14,0 | 22 | 45 | 124 | 200 | 79 | 160 | 50 | 200 | 85 | 250 | 145 |
| М 224 | 18,0 | 25 | 55 | 140 | 228 | 94 | 200 | 65 | 250 | 125 | 315 | 190 |
| М 315 | 18,0 | 30 | 65 | 160 | 250 | 11 | 200 | 50 | 250 | 100 | 31,5 | 155 |
| М 450 | 18,0 | 35 | 75 | 180 | 280 | 129 | 250 | 85 | 315 | 155 | 400 | 240 |
| М 630 | 24,0 | - | 90 | 230 | 380 | - | 315 | 100 | 400 | 190 | 500 | 300 |
| М 900 | 30,0 | - | 110 | 280 | 480 | - | 315 | 65 | 400 | 155 | 500 | 240 |
* Минимальный шаг t цепи при расстоянии А между отверстиями
Пример условного обозначения цепи:
| М | 112 | - 2 - | 100 | - 1 - | 1.1 | - 0 - | 1 | - 3 | ГОСТ 588-81 |
 |
 |
|
|
|
|
|
|
|
|
| цепь тяговая пластинчатая |
разруша- ющая нагрузка в кН |
тип цепи | шаг цепи в мм |
исполнение цепи |
присо- единит. элемент типа 1.1 |
испол- нение присо- единения |
располо- жение присо- единит. элемента |
чередов. спец. элементов |
|
