Цепи приводные зубчатые (ПЗ) с двухсторонним зацеплением
Стандарт устанавливает параметры, размеры и требования к приводным зубчатым цепям следующих типов:
Тип 1 - с односторонним зацеплением
Тип 2 - с двухсторонним зацеплением

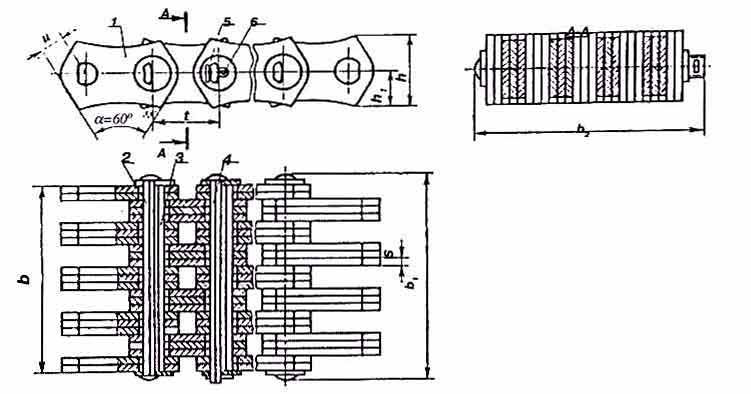

1 - рабочая пластина; 2 - удлиненная призма; 3 - внутренняя призма; 4 - соединительная призма; 5 - шайба; 6 - шплинт
Размеры в миллиметрах | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Обозначение цепи | t | b, не более |
b1, не более |
b2, не более |
h | h1 | s | u | Разрушающая нагрузка, kH (кгс), не менее |
цепи в кг, |
25,4 | 57,0 | 66,0 | 68,0 | 26,7 | 13,35 | 3,0 | 9,52 | 101 (10100) | 8,40 | |
75,0 | 84,0 | 86,0 | 132 (13200) | 10,80 | ||||||
93 | 102,0 | 104,0 | 164 (16400) | 13,20 | ||||||
111,0 | 120,0 | 122,0 | 196 (19600) | 15,40 | ||||||
31,75 | 75,0 | 85,0 | 88,0 | 33,4 | 16,70 | 3,0 | 11,91 | 166 (16600) | 14,35 | |
93,0 | 103,0 | 106,0 | 206 (20600) | 16,55 | ||||||
111,0 | 121,0 | 124,0 | 246 (24600) | 18,80 | ||||||
129,0 | 139,0 | 142,0 | 286 (28600) | 21,00 |
Пример условного обозначения цепи:
ПЗ | - 2 - | 25,4 - | 101 - | 57 | ГОСТ 13552-81 |
![]() |
![]() |
![]() |
![]() |
![]() |
|
цепь приводная зубчатая |
тип (с двухсто- ронним зацеплением |
шаг цепи в мм |
разруша- ющая нагрузка в кН |
рабочая ширина "b" в мм |
