Цепи приводные роликовые длиннозвенные (ПРД)

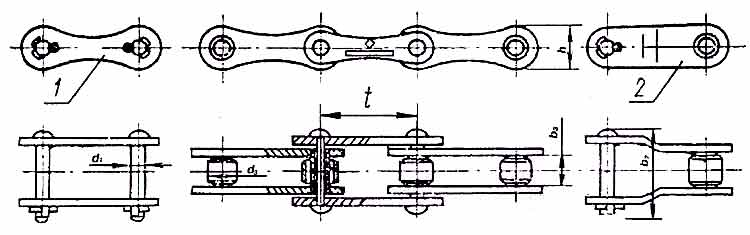

1 - звено соединительное; 2 - звено переходное
| Размеры в миллиметрах | ||||||||
|---|---|---|---|---|---|---|---|---|
| Обозначение цепи | Основные параметры, мм | Разрушающая нагрузка, |
Масса 1 м цепи, кг |
|||||
| t | b3 | b7 | d1 | d3 | h | |||
| 31,75 | 9,65 | 24 | 5,08 | 10,16 | 14,8 | 2300 | 0,6 | |
| 38 | 22 | 42 | 7,92 | 15,88 | 21,3 | 3000 | 1,87 | |
| 38 | 22 | 47 | 7,92 | 15,88 | 21,3 | 4000 | 2,1 | |
| 50,8 | 15,88 | 39 | 7,92 | 15,88 | 24,2 | 6000 | 1,9 | |
| 63,5 | 19,05 | 46 | 9,53 | 19,05 | 30,2 | 8900 | 2,6 | |
| 76,2 | 25,4 | 57 | 11,1 | 22,23 | 36,2 | 12700 | 3,8 | |
Пример условного обозначения цепи:
| ПРД | - 50,8 - | 6000 - | ГОСТ 13568-75 |
 |
 |
|
|
| приводная роликовая длиннозвенная |
шаг цепи в мм |
разруша- ющая нагрузка в кгс |
Пример условного обозначения комплектующих изделий:
С-ПРД-50,8-6000 - звено соединительное к цепиП-ПРД-50,8-6000 - звено переходное к цепи
