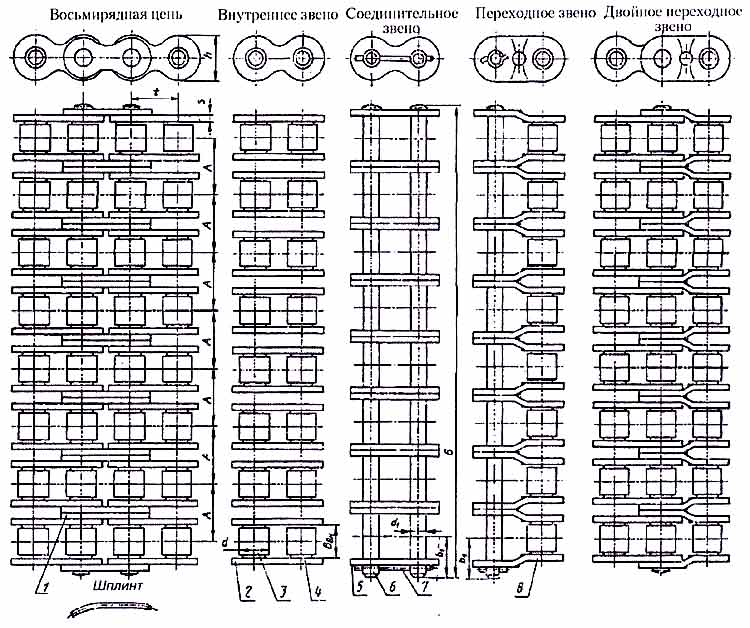

Цепи приводные роликовые повышенной точности и прочности восьмирядные (8НП и 8ТП)

Стандарт устанавливает параметры, размеры и требования к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
1НП и 1ТП - однорядные
2НП и 2ТП - двухрядные
3НП и 3ТП - трехрядные
4НП и 4ТП - четырехрядные
6НП и 6ТП - шестирядные
8НП и 8ТП - восьмирядные

Размеры в миллиметрах
Обозначение цепи	t	A	B, не более	BВН	d1	b1	s	d	h	Разрушающая нагрузка, kH, не менее	Масса 1 м цепи, кг
					Не более
8НП-25,4	25,4	29,29	244	15,88	7,95	22,0	3,2	15,88	24,13	520	22,4
8ТП-25,4	25,4	32,59	270	15,88	7,95	24,0	4,0	15,88	24,13	520	25,6
8НП-31,75	31,75	35,76	297	19,05	9,55	26,0	4,0	19,05	30,18	800	33,6
8ТП-31,75	31,75	39,10	322	19,05	9,55	28,0	4,8	19,05	30,18	800	37,6
8НП-38,1	38,1	45,44	375	25,40	11,12	31,0	4,8	22,23	36,10	1200	49,6
8ТП-38,1	38,1	48,87	402	25,40	11,12	32,0	5,6	22,23	36,10	1200	53,6
8НП-44,45	44,45	48,87	403	25,40	12,72	34,0	5,6	25,40	42,24	1600	64,0
8ТП-44,45	44,45	52,20	429	25,40	12,72	36,0	6,4	25,40	42,24	1600	69,0

Пример условного обозначения цепи:

8  НП - 38,1 - ГОСТ 21834-87 рядность цепи приводная роликовая нормального типа шаг цепи в мм

8  ТП - 38,1 - ГОСТ 21834-87 рядность цепи приводная роликовая тяжелого типа шаг цепи в мм

Пример условного обозначения комплектующих изделий:

С-8НП-38,1 - звено соединительное к цепи
П-8НП-38,1 - звено переходное к цепи
П2-8НП-38,1 - звено двойное переходное к цепи

С-8ТП-38,1 - звено соединительное к цепи
П-8ТП-38,1 - звено переходное к цепи
П2-8ТП-38,1 - звено двойное переходное к цепи

---

---
