Каталог цепей >>> Цепи приводные >>>Цепи приводные роликовые повышенной точности и прочности шестирядные (6НП и 6ТП)
ГОСТ 21834-87


Цепи приводные роликовые повышенной точности и прочности шестирядные (6НП и 6ТП)

Стандарт устанавливает параметры, размеры и требования к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
1НП и 1ТП - однорядные
2НП и 2ТП - двухрядные
3НП и 3ТП - трехрядные
4НП и 4ТП - четырехрядные
6НП и 6ТП - шестирядные
8НП и 8ТП - восьмирядные

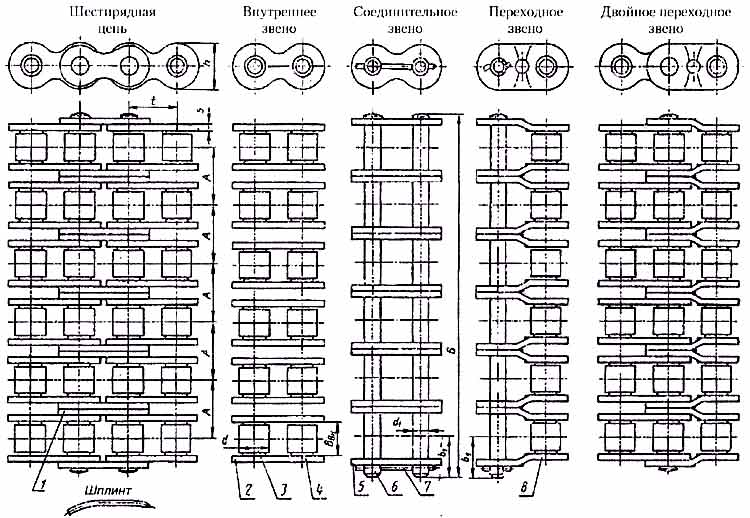

Цепи приводные роликовые повышенной точности и прочности шестирядные (6НП и 6ТП)

1 - промежуточная пластина; 2 - внутренняя пластина; 3 - ролик; 4 - втулка; 5 - наружная пластина; 6 - валик; 7 - шплинт; 8 - переходная пластина


Размеры в миллиметрах
Обозначение цепи t A B, не
более
BВН d1 b1 s d h Разрушающая
нагрузка,
kH, не менее
Масса 1 м
цепи, кг
Не более
6НП-25,4 25,4 29,29 185 15,88 7,95 22,0 3,2 15,88 24,13 390 16,8
6ТП-25,4 25,4 32,59 205 15,88 7,95 24,0 4,0 15,88 24,13 390 19,2
6НП-31,75 31,75 35,76 225 19,05 9,55 26,0 4,0 19,05 30,18 600 25,2
6ТП-31,75 31,75 39,10 245 19,05 9,55 28,0 4,8 19,05 30,18 600 28,2
6НП-38,1 38,1 45,44 284 25,40 11,12 31,0 4,8 22,23 36,10 900 37,2
6ТП-38,1 38,1 48,87 304 25,40 11,12 32,0 5,6 22,23 36,10 900 40,2
6НП-44,45 44,45 48,87 305 25,40 12,72 34,0 5,6 25,40 42,24 1200 48,0
6ТП-44,45 44,45 52,20 325 25,40 12,72 36,0 6,4 25,40 42,24 1254 51,7
6НП-50,8 50,8 58,55 363 31,75 14,29 39,0 6,4 28,58 48,26 1500 64,2
6ТП-50,8 50,8 61,90 383 31,75 14,29 42,0 7,2 28,58 48,26 1500 68,4

Пример условного обозначения цепи:

НП - 38,1 - ГОСТ 21834-87
рядность
цепи
приводная
роликовая
нормального
типа
шаг
цепи
в мм
ТП - 38,1 - ГОСТ 21834-87
рядность
цепи
приводная
роликовая
тяжелого
типа
шаг
цепи
в мм

Пример условного обозначения комплектующих изделий:

С-6НП-38,1 - звено соединительное к цепи
П-6НП-38,1 - звено переходное к цепи
П2-6НП-38,1 - звено двойное переходное к цепи

С-6ТП-38,1 - звено соединительное к цепи
П-6ТП-38,1 - звено переходное к цепи
П2-6ТП-38,1 - звено двойное переходное к цепи
