Каталог цепей >>> Цепи приводные >>>Цепи приводные роликовые повышенной точности и прочности четырехрядные (4НП и 4ТП)
ГОСТ 21834-87


Цепи приводные роликовые повышенной точности и прочности четырехрядные (4НП и 4ТП)

Стандарт устанавливает параметры, размеры и требования к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
1НП и 1ТП - однорядные
2НП и 2ТП - двухрядные
3НП и 3ТП - трехрядные
4НП и 4ТП - четырехрядные
6НП и 6ТП - шестирядные
8НП и 8ТП - восьмирядные


Цепи приводные роликовые повышенной точности и прочности четырехрядные (4НП и 4ТП)

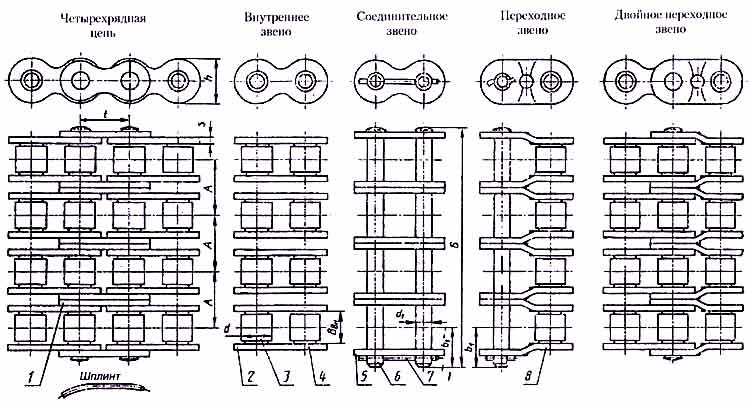

1 - промежуточная пластина; 2 - внутренняя пластина; 3 - ролик; 4 - втулка; 5 - наружная пластина; 6 - валик; 7 - шплинт; 8 - переходная пластина


Размеры в миллиметрах
Обозначение цепи t A B, не
более
BВН d1 b1 s d h Разрушающая
нагрузка,
kH, не менее
Масса 1 м
цепи, кг
Не более
4НП-25,4 25,4 29,29 127 15,88 7,95 22,0 3,2 15,88 24,13 260 11,2
4ТП-25,4 25,4 32,59 140 15,88 7,95 24,0 4,0 15,88 24,13 260 12,8
4НП-31,75 31,75 35,76 153 19,05 9,55 26,0 4,0 19,05 30,18 400 16,8
4ТП-31,75 31,75 39,10 166 19,05 9,55 28,0 4,8 19,05 30,18 400 18,8
4НП-38,1 38,1 45,44 194 25,40 11,12 31,0 4,8 22,23 36,10 600 24,8
4ТП-38,1 38,1 48,87 207 25,40 11,12 32,0 5,6 22,23 36,10 600 26,8
4НП-44,45 44,45 48,87 208 25,40 12,72 34,0 5,6 25,40 42,24 836 32,0
4ТП-44,45 44,45 52,20 220 25,40 12,72 36,0 6,4 25,40 42,24 836 34,5
4НП-50,8 50,8 58,55 246 31,75 14,29 39,0 6,4 28,58 48,26 1052 42,8
4ТП-50,8 50,8 61,90 259 31,75 14,29 42,0 7,2 28,58 48,26 1052 45,6
4НП-57,15 57,15 65,84 276 35,72 17,45 42,0 7,2 35,70 54,0 1360 56,0
4ТП-57,15 57,15 69,16 289 35,72 17,45 44,0 8,0 35,70 54,0 1360 64,0
4НП-63,5 63,5 72,50 304 38,10 19,85 48 8,0 39,67 60,32 1720 69,6
4ТП-63,5 63,5 78,31 330 38,10 22,2 52,0 9,5 39,67 60,32 2080 80,0

Пример условного обозначения цепи:

НП - 38,1 - ГОСТ 21834-87
рядность
цепи
приводная
роликовая
нормального
типа
шаг
цепи
в мм
ТП - 38,1 - ГОСТ 21834-87
рядность
цепи
приводная
роликовая
тяжелого
типа
шаг
цепи
в мм

Пример условного обозначения комплектующих изделий:

С-4НП-38,1 - звено соединительное к цепи
П-4НП-38,1 - звено переходное к цепи
П2-4НП-38,1 - звено двойное переходное к цепи

С-4ТП-38,1 - звено соединительное к цепи
П-4ТП-38,1 - звено переходное к цепи
П2-4ТП-38,1 - звено двойное переходное к цепи
