Каталог цепей >>> Цепи приводные >>>Цепи приводные роликовые повышенной точности и прочности трехрядные (3НП и 3ТП)
ГОСТ 21834-87


Цепи приводные роликовые повышенной точности и прочности трехрядные (3НП и 3ТП)

Стандарт устанавливает параметры, размеры и требования к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
1НП и 1ТП - однорядные
2НП и 2ТП - двухрядные
3НП и 3ТП - трехрядные
4НП и 4ТП - четырехрядные
6НП и 6ТП - шестирядные
8НП и 8ТП - восьмирядные

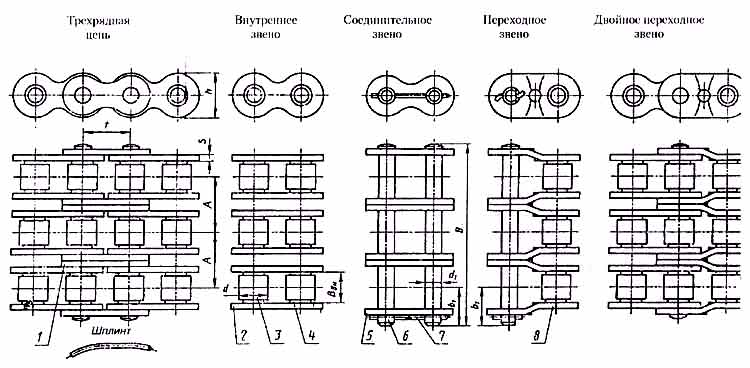

Цепи приводные роликовые повышенной точности и прочности трехрядные (3НП и 3ТП)

1 - промежуточная пластина; 2 - внутренняя пластина; 3 - ролик; 4 - втулка; 5 - наружная пластина; 6 - валик; 7 - шплинт; 8 - переходная пластина


Размеры в миллиметрах
Обозначение цепи t A B, не
более
BВН d1 b1 s d h Разрушающая
нагрузка,
kH, не менее
Масса
1 м цепи, кг
Не более
3НП-25,4 25,4 29,29 98 15,88 7,95 22,0 3,2 15,88 24,13 195 8,4
3ТП-25,4 25,4 32,59 107 15,88 7,95 24,0 4,0 15,88 24,13 195 9,6
3НП-31,75 31,75 35,76 118 19,05 9,55 26,0 4,0 19,05 30,18 300 12,6
3ТП-31,75 31,75 39,10 127 19,05 9,55 28,0 4,8 19,05 30,18 300 14,1
3НП-38,1 38,1 45,44 148 25,40 11,12 31,0 4,8 22,23 36,10 450 18,6
3ТП-38,1 38,1 48,87 158 25,40 11,12 32,0 5,6 22,23 36,10 450 20,1
3НП-44,45 44,45 48,87 159 25,40 12,72 34,0 5,6 25,40 42,24 627 24,0
3ТП-44,45 44,45 52,20 168 25,40 12,72 36,0 6,4 25,40 42,24 627 25,9
3НП-50,8 50,8 58,55 187 31,75 14,29 39,0 6,4 28,58 48,26 789 32,1
3ТП-50,8 50,8 61,90 197 31,75 14,29 42,0 7,2 28,58 48,26 789 34,2
3НП-57,15 57,15 65,84 210 35,72 17,45 42,0 7,2 35,70 54,0 1020 42,0
3ТП-57,15 57,15 69,16 222 35,72 17,45 44,0 8,0 35,70 54,0 1020 48,0
3НП-63,5 63,5 72,50 231 38,10 19,85 48 8,0 39,67 60,32 1290 52,2
3ТП-63,5 63,5 78,31 251 38,10 22,2 52,0 9,5 39,67 60,32 1560 60,0

Пример условного обозначения цепи:

НП - 38,1 - ГОСТ 21834-87
рядность
цепи
приводная
роликовая
нормального
типа
шаг
цепи
в мм
ТП - 38,1 - ГОСТ 21834-87
рядность
цепи
приводная
роликовая
тяжелого
типа
шаг
цепи
в мм

Пример условного обозначения комплектующих изделий:

С-3НП-38,1 - звено соединительное к цепи
П-3НП-38,1 - звено переходное к цепи
П2-3НП-38,1 - звено двойное переходное к цепи

С-3ТП-38,1 - звено соединительное к цепи
П-3ТП-38,1 - звено переходное к цепи
П2-3ТП-38,1 - звено двойное переходное к цепи
