Цепи приводные роликовые повышенной точности и прочности однорядные (НП и ТП)
Стандарт устанавливает параметры, размеры и требования к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
1НП и 1ТП - однорядные
2НП и 2ТП - двухрядные
3НП и 3ТП - трехрядные
4НП и 4ТП - четырехрядные
6НП и 6ТП - шестирядные
8НП и 8ТП - восьмирядные

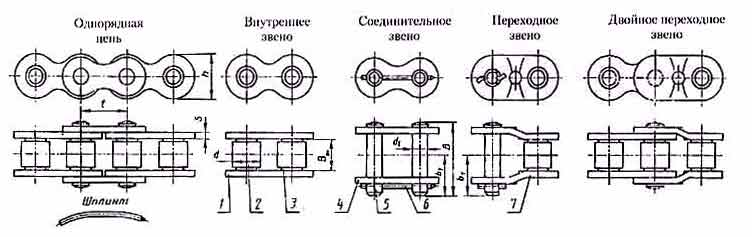

1 - внутренняя пластина; 2 - ролик; 3 - втулка; 4 - наружная пластина; 5 - валик; 6 - шплинт; 7 - переходная пластина
Размеры в миллиметрах | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Обозначение цепи | t | B, не более |
BВН | d1 | b1 | s | d | h | Разрушающая нагрузка, |
Масса 1 м цепи, кг |
Не более | ||||||||||
25,4 | 39 | 15,88 | 7,95 | 22,0 | 3,2 | 15,88 | 24,13 | 65 | 2,8 | |
25,4 | 42 | 15,88 | 7,95 | 24,0 | 4,0 | 15,88 | 24,13 | 65 | 3,2 | |
31,75 | 46 | 19,05 | 9,55 | 26,0 | 4,0 | 19,05 | 30,18 | 100 | 4,2 | |
31,75 | 50 | 19,05 | 9,55 | 28,0 | 4,8 | 19,05 | 30,18 | 100 | 4,7 | |
38,1 | 57 | 25,40 | 11,12 | 31,0 | 4,8 | 22,23 | 36,10 | 150 | 6,3 | |
38,1 | 61 | 25,40 | 11,12 | 32,0 | 5,6 | 22,23 | 36,10 | 150 | 6,8 | |
44,45 | 61 | 25,40 | 12,72 | 34,0 | 5,6 | 25,40 | 42,24 | 209 | 8,1 | |
44,45 | 64 | 25,40 | 12,72 | 36,0 | 6,4 | 25,40 | 42,24 | 209 | 8,8 | |
50,8 | 70 | 31,75 | 14,29 | 39,0 | 6,4 | 28,58 | 48,26 | 263 | 10,8 | |
50,8 | 73 | 31,75 | 14,29 | 42,0 | 7,2 | 28,58 | 48,26 | 263 | 11,5 | |
57,15 | 78 | 35,72 | 17,45 | 42,0 | 7,2 | 35,70 | 54,0 | 340 | 14,1 | |
57,15 | 82 | 35,72 | 17,45 | 44,0 | 8,0 | 35,70 | 54,0 | 340 | 16,1 | |
63,5 | 88 | 38,10 | 19,85 | 48 | 8,0 | 39,67 | 60,32 | 430 | 17,5 | |
63,5 | 95 | 38,10 | 22,2 | 52,0 | 9,5 | 39,67 | 60,32 | 520 | 20,0 |
Пример условного обозначения цепи:
|
|
Пример условного обозначения комплектующих изделий:
С-1НП-38,1 - звено соединительное к цепиП-1НП-38,1 - звено переходное к цепи
П2-1НП-38,1 - звено двойное переходное к цепи
С-1ТП-38,1 - звено соединительное к цепи
П-1ТП-38,1 - звено переходное к цепи
П2-1ТП-38,1 - звено двойное переходное к цепи
