Цепи приводные роликовые с изогнутыми пластинами (ПРИ)

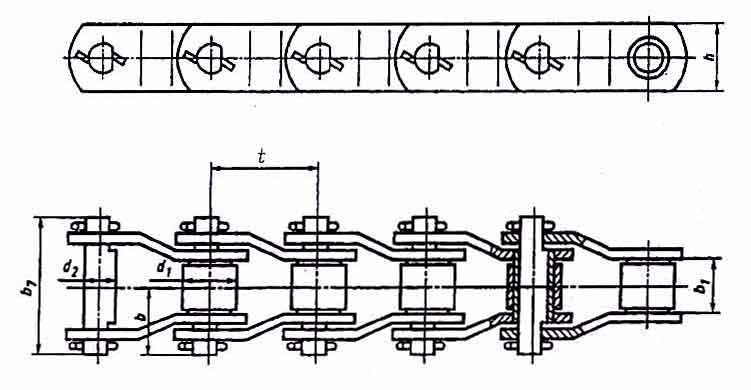

Размеры в миллиметрах | |||||||||
---|---|---|---|---|---|---|---|---|---|
Типоразмер цепи | t | b1, не менее |
d2 | d1 | h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, |
(расчетная), кг |
78,1 | 38,1 | 17,15 | 33,3 | 45,5 | 102 | 51 | 360 | 14,5 | |
78,1 | 38,1 | 19,00 | 40,0 | 56,0 | 102 | 51 | 400 | 19,8 | |
103,2 | 49,0 | 24,00 | 46,0 | 60,0 | 135 | 73 | 650 | 28,8 | |
140 | 80,0 | 36,00 | 65,0 | 90,0 | 182 | 94 | 1200 | 63,0 |
Пример условного обозначения цепи:
ПРИ | - 103,2 - | 650 - | ГОСТ 13568-97 | |
![]() |
![]() |
![]() |
||
приводная роликовая с изогнутыми пластинами |
шаг цепи в мм |
разруша- ющая нагрузка в кН |
