Цепи приводные роликовые четырехрядные (4ПР)

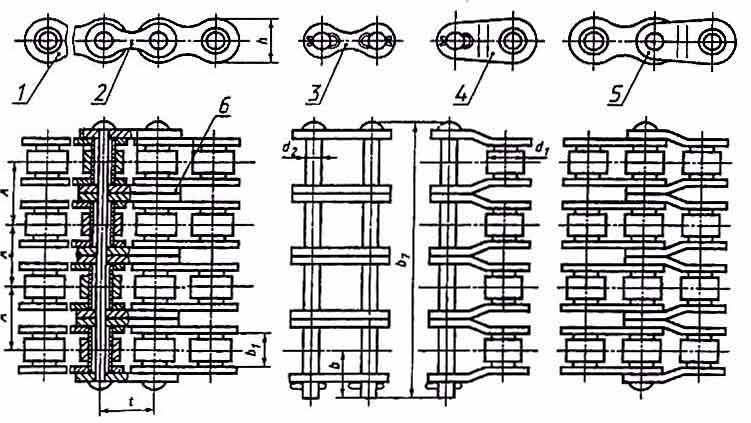

1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено; 6 - промежуточная пластина
Размеры в миллиметрах | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Типоразмер цепи | DIN ИСО |
t | b1 не менее |
d2 | d1 | A | h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, |
(расчетная), кг |
12А-4 | 19,05 | 12,70 | 5,94 | 11,91 | 22,78 | 18,08 | 17,75 | 101,9 | 128 | 5,75 | |
16А-4 | 25,4 | 15,88 | 7,92 | 15,88 | 29,29 | 24,20 | 22,00 | 129,9 | 228 | 10,9 | |
20А-4 | 31,75 | 19,05 | 9,53 | 19,05 | 35,76 | 30,20 | 24,00 | 157,5 | 355 | 14,7 | |
24А-4 | 38,1 | 25,40 | 11,10 | 22,23 | 45,44 | 36,20 | 30,00 | 197,1 | 508 | 22,0 | |
32А-4 | 50,8 | 31,75 | 14,27 | 28,58 | 58,55 | 48,30 | 38,00 | 252,3 | 900 | 38,0 |
Пример условного обозначения цепи:
4 | ПР - | 38,1 - | 508 - | ГОСТ 13568-97 |
![]() |
![]() |
![]() |
![]() |
|
рядность цепи |
приводная роликовая |
шаг цепи в мм |
разруша- ющая нагрузка в кН |
Пример условного обозначения комплектующих изделий:
С-4ПР-38,1-508 - звено соединительное к цепиП-4ПР-38,1-508 - звено переходное к цепи
П2-4ПР-38,1-508 - звено двойное переходное к цепи
