Цепи приводные роликовые трехрядные (3ПР)

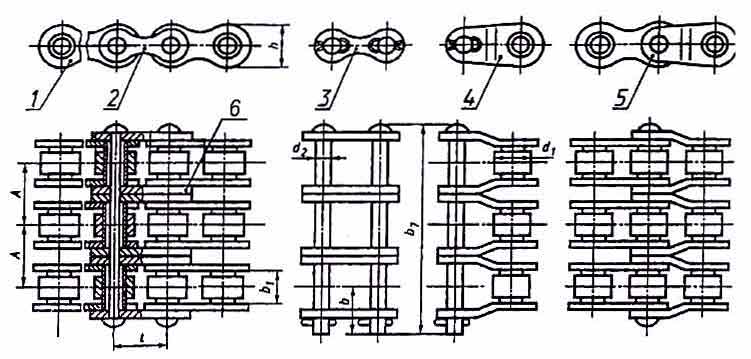

1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено; 6 - промежуточная пластина
Размеры в миллиметрах | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Типоразмер цепи | DIN ИСО |
t | b1 не менее |
d2 | d1 | A | h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, |
(расчетная), кг |
08В-3 | 12,7 | 7,75 | 4,45 | 8,51 | 13,92 | 11,80 | 50 | 11 | 45,4 | 2,0 | |
10В-3 | 15,875 | 9,65 | 5,08 | 10,16 | 16,59 | 14,80 | 57 | 13 | 68,1 | 2,8 | |
12А-3 | 19,05 | 12,70 | 5,96 | 11,91 | 22,78 | 18,08 | 76,2 | 17,75 | 96,0 | 4,3 | |
16А-3 | 25,4 | 15,88 | 7,92 | 15,88 | 29,29 | 24,20 | 98 | 22 | 171,0 | 7,5 | |
20А-3 | 31,75 | 19,05 | 9,53 | 19,05 | 35,76 | 30,20 | 120 | 24 | 265,5 | 11,0 | |
24А-3 | 38,1 | 25,40 | 11,10 | 22,23 | 45,44 | 36,20 | 150 | 30 | 381,0 | 16,5 | |
28А-3 | 44,45 | 25,40 | 12,70 | 25,40 | 48,87 | 42,24 | 160 | 34 | 517,2 | 21,7 | |
32А-3 | 50,8 | 31,75 | 14,27 | 28,58 | 58,55 | 48,30 | 190 | 38 | 680,4 | 28,3 |
Пример условного обозначения цепи:
3 | ПР - | 31,75 - | 265,5 - | ГОСТ 13568-97 |
![]() |
![]() |
![]() |
![]() |
|
рядность цепи |
приводная роликовая |
шаг цепи в мм |
разруша- ющая нагрузка в кН |
Пример условного обозначения комплектующих изделий:
С-3ПР-31,75-265,5 - звено соединительное к цепиП-3ПР-31,75-265,5 - звено переходное к цепи
П2-3ПР-31,75-265,5 - звено двойное переходное к цепи
