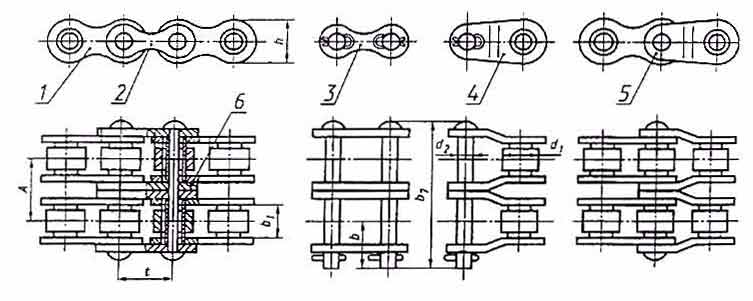

Цепи приводные роликовые двухрядные (2ПР)

Размеры в миллиметрах | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Типоразмер цепи | DIN ИСО |
t | b1 не менее |
d2 | d1 | A | h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, |
(расчетная), кг |
08-2 | 12,7 | 7,75 | 4,45 | 8,51 | 13,92 | 11,80 | 35 | 11 | 31,8 | 1,4 | |
10В-2 | 15,875 | 9,65 | 5,08 | 10,16 | 16,59 | 14,80 | 41 | 13 | 45,4 | 1,9 | |
12А-2 | 19,05 | 12,70 | 5,96 | 11,91 | 22,78 | 18,08 | 53,4 | 17,75 | 64,0 | 2,9 | |
16А-2 | 25,4 | 15,88 | 7,92 | 15,88 | 29,29 | 24,20 | 68 | 22 | 114,0 | 5,0 | |
20А-2 | 31,75 | 19,05 | 9,53 | 19,05 | 35,76 | 30,20 | 82 | 24 | 177,0 | 7,3 | |
24А-2 | 38,1 | 25,40 | 11,10 | 22,23 | 45,44 | 36,20 | 104 | 30 | 254,0 | 11,0 | |
28А-2 | 44,45 | 25,40 | 12,70 | 25,40 | 48,87 | 42,24 | 110 | 34 | 344,8 | 14,4 | |
32А-2 | 50,8 | 31,75 | 14,27 | 28,58 | 58,55 | 48,30 | 130 | 38 | 453,6 | 19,1 |
Пример условного обозначения цепи:
2 | ПР - | 19,5 - | 64 - | ГОСТ 13568-97 |
![]() |
![]() |
![]() |
![]() |
|
рядность цепи |
приводная роликовая |
шаг цепи в мм |
разруша- ющая нагрузка в кН |
Пример условного обозначения комплектующих изделий:
С-2ПР-19,5-64 - звено соединительное к цепиП-2ПР-19,5-64 - звено переходное к цепи
П2-2ПР-19,5-64 - звено двойное переходное к цепи
