Цепи приводные втулочные однорядные (ПВ)

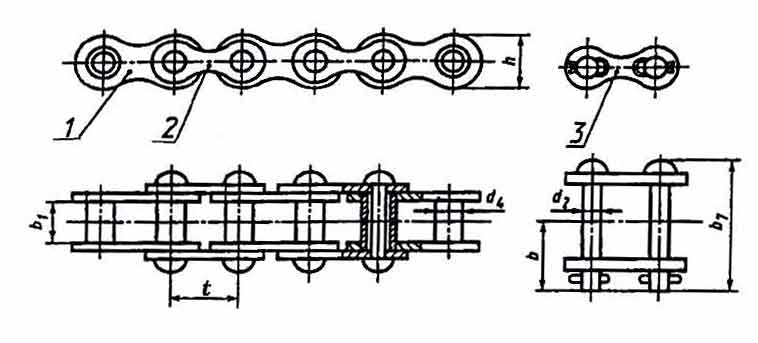

1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено;
| Размеры в миллиметрах | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Типоразмер цепи | DIN ИСО |
t | b1 не менее | d2 | d4 | h, не более | b7, не более | b, не более | Разрушающая нагрузка, kH, не менее |
Масса 1 м цепи (расчетная), кг |
| - | 9,525 | 7,60 | 3,59 | 5,0 | 8,80 | 18,5 | 10 | 11,5 | 0,50 | |
| 9,525 | 9,52 | 4,45 | 6,0 | 9,85 | 21,2 | 12 | 13,0 | 0,65 |
Пример условного обозначения цепи:
| ПВ - | 9,525 - | 11,5 - | ГОСТ 13568-97 |
 |
|
|
|
| приводная втулочная |
шаг цепи в мм |
разруша- ющая нагрузка в кН |
Пример условного обозначения комплектующих изделий:
С-ПВ-9,525-11,5 - звено соединительное к цепи| Искать на сайте: |
